在電子設備中， 音叉晶體單元 作為頻率控制的核心器件，其封裝類型直接影響電路設計和整體性能。目前主流的兩種封裝形式是 通孔（DIP） 和 表面貼裝（SMD）. DIP 晶體，例如 HC-49S, HC-49U、UM-1 和圓柱形類型（例如， 2×6毫米 和 3×8毫米)，使用帶引腳的引線插入 PCB 孔。它們通常尺寸較大，穩定性較高，適用于工業控制系統和通信基站等對空間要求不高但可靠性至關重要的應用。

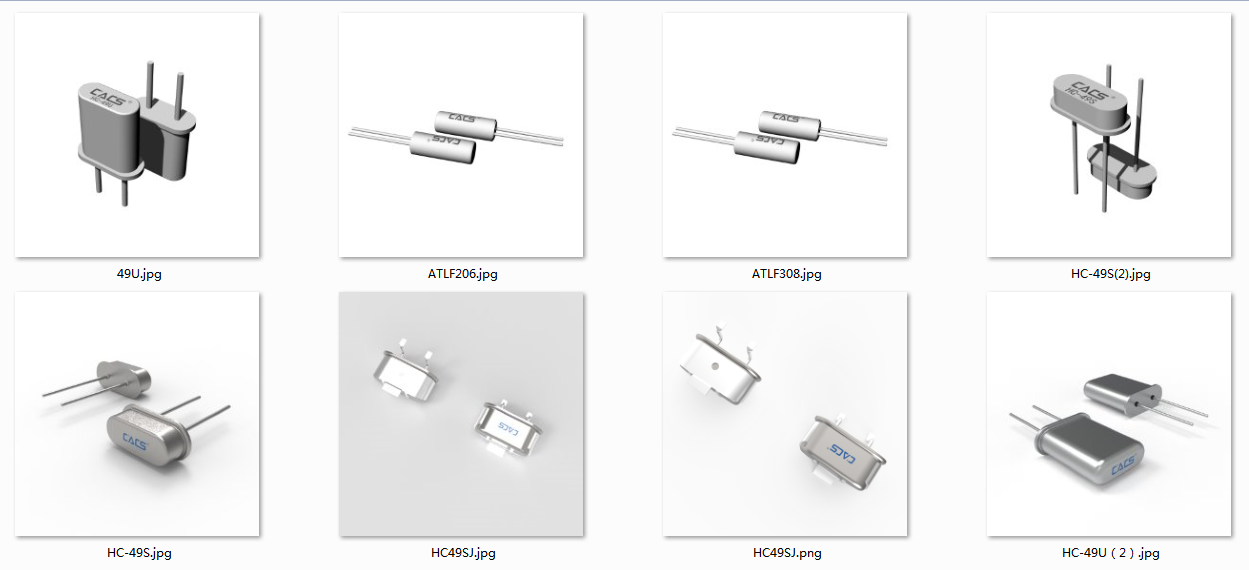

DIP音叉晶體單元
相比之下，SMD 晶體（包括以下封裝） SMD1612, SMD3225, SMD5032以及 SMD-Glass3225——采用表面貼裝技術 (SMT)，實現超小型化封裝，尺寸小至 1.6×1.2 毫米。這些組件非常適合智能手機、可穿戴設備和物聯網模塊等高密度電子產品。

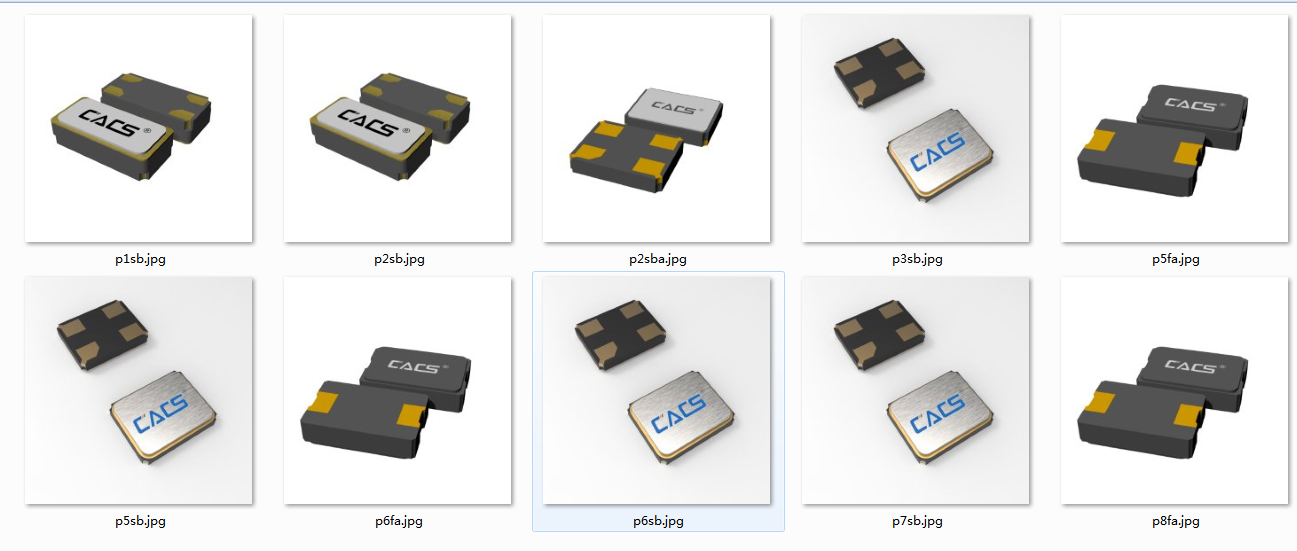

SMD音叉晶體單元
從組裝角度來看，DIP 晶體需要通孔插入，通常采用波峰焊或手工焊接技術。雖然 DIP 晶體不適合全自動生產，但維修和更換更加方便。另一方面，SMD 晶體兼容全自動貼片和回流焊工藝，可顯著提高生產效率并降低大批量生產成本。
在機械和環境穩定性方面，SMD 封裝由于其與 PCB 的牢固連接，具有更佳的抗振動和沖擊性能。這使其成為對可靠性要求極高的汽車電子產品和便攜式設備的首選。盡管 DIP 封裝由于引腳較長，在動態環境中更容易受到物理應力的影響，但由于易于操作，它們?nèi)匀辉谠驮O(shè)計和小批量生產中廣受歡迎。

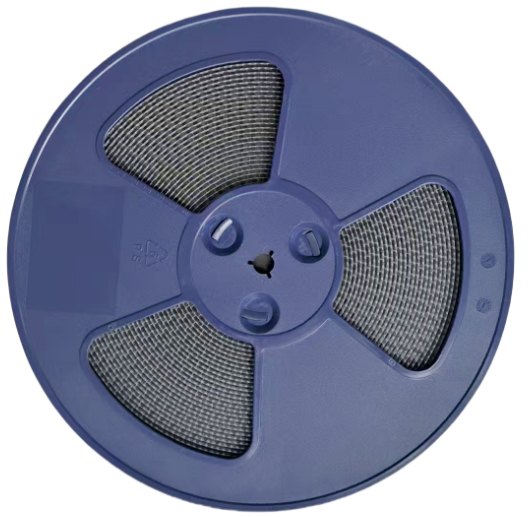

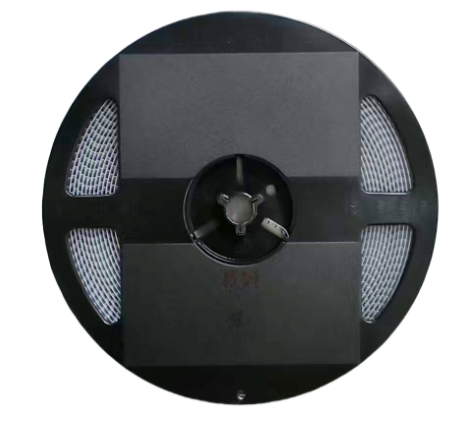

SMD水晶卷盤
總之在選擇 SMD 和 DIP 音叉晶體單元時，應根據封裝尺寸、生產工藝、工作環境和成本要求進行選擇。SMD 晶體更適合小型化、自動化的消費電子產品，而 DIP 晶體則通常用于高可靠性的工業和特殊用途應用。作為專業的晶體振蕩器制造商，我們提供種類齊全的 DIP 和 SMD 音叉晶體，并可根據您的需求推薦最佳的頻率控制解決方案。
