特征
微型和輕質SMD晶體諧振器
尺寸：3.2x2.5x0.65
極好的耐熱性，高精度和高可靠性
提供頻率范圍：7.3728m-80.000MHz
AEC-Q200符合條件
申請
電信產品，短距離無線模塊和其他小型設備，例如DVC，DSC，PDA，PC。
汽車應用程序，例如多媒體設備（AEC-Q200符合AEC-Q200）。
類型 :
AP3模型 :
P3SB包裝尺寸 :
3.2*2.5*0.65mm頻率 :
7.3728M~80.000M3225 SMD石英水晶P3SB
5.0x3.2mm SMD晶體振蕩器是一種微型，輕巧的表面安裝設備高可靠性，頻率范圍為7.3728MHz至80.000MHz，并符合AEC-Q200標準。 P3SB采用3225尺寸和0.65mm的高度，適用于各種表面安裝技術，包括紅外回流工藝。參數包括典型頻率，電頻率公差，工作溫度范圍，頻率穩定性，儲存溫度，負載電容，串聯電阻，驅動水平，絕緣電阻，分流電容，年度老化率等。此外，P3SB還提供詳細的反流曲線和焊接曲線特征以確保其在生產過程中的可靠性。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 7.3728 | 80.00 | MHz | ||
| 2 | 振動模式 | 基本的 △第三個泛音 △第五次夸 | |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -55 | - | +125 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 50 | 100 | μW | |
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 5 | pF | |||
| 12 | 每年老化 | Fa | -3 | - | 3 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 3.2*2.5*0.65 | |||||

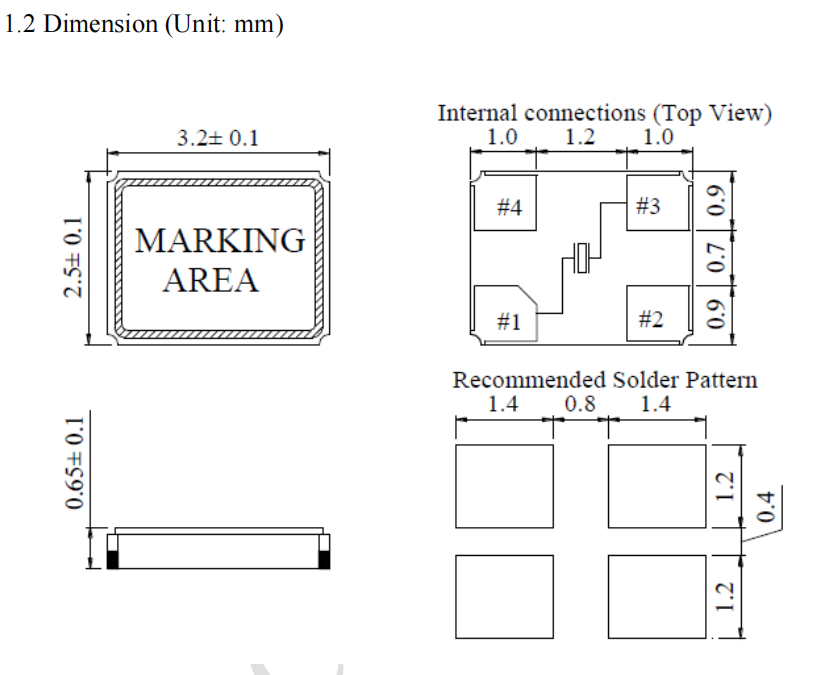

2。尺寸sion（單位：mm）
