6035 SMD石英水晶P6SB
SMD石英晶體P6SB是6035尺寸的微型SMD晶體諧振器，其剖面低1.0mm。該產品具有很高的精度和高可靠性，適用于移動通信和許多其他應用程序。它的典型頻率是12MHz，16MHz，20MHz，25MHz，27MHz，28MHz，40MHz，公差范圍為±10ppm。水晶諧振器采用具有出色可靠性性能的陶瓷密封焊料包裝，適用于表面安裝技術和紅外回流工藝。電氣參數包括名義頻率，振動模式，頻率公差，工作溫度范圍，頻率穩定性，儲存溫度，負載電容，等效串聯電阻，驅動水平，絕緣電阻，分流電容，年齡，包裝類型等。此外，提供了反流過程的詳細參數，包括預熱的時間，溫度范圍，時間，峰值溫度，冷卻速率，時間和時間。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 7.3728 | 80.00 | MHz | ||
| 2 | 振動模式 | 基本的 △第三個泛音 △第五次夸 | |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -55 | - | +125 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 50 | 100 | μW | |
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -3 | - | 3 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 6.0*3.5*1.0 | |||||

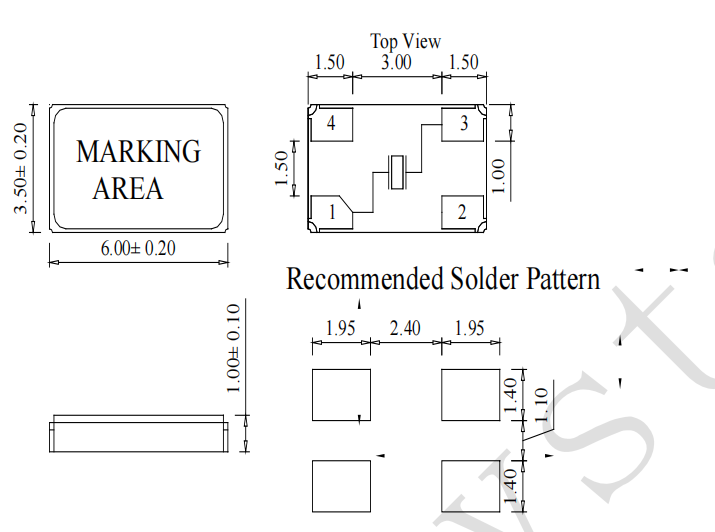

2。尺寸sion（單位：mm）
