在千兆以太網設備或高端音頻接口的調試過程中,工程師經常會遇到一個精準的挑戰: HC-49/U石英晶體標稱頻率為 25.000MHz 或 24.576MHz 的晶體,其頻率偏差很小,會導致設備不同步或影響音質。一種經濟高效且常見的解決方案是在晶體的金屬外殼下放置一個小墊片。這不僅僅是一種機械修復,而是一個精確的頻率調諧過程。那么,在晶體上添加墊片的核心目的是什么呢? HC-49/U晶體,哪些頻率最常需要它?

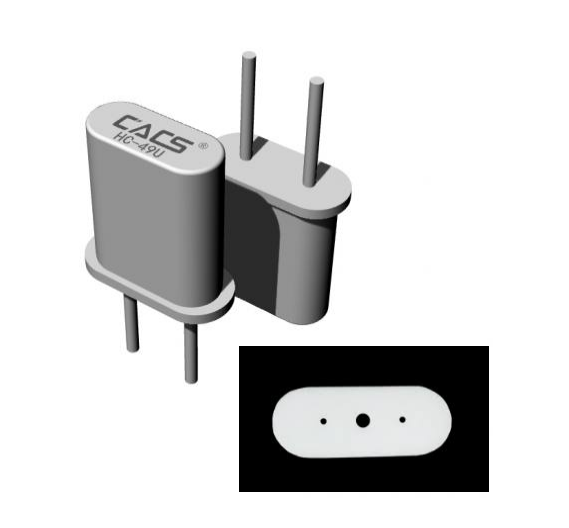

HC-49/U 晶體(帶墊片)
核心功能1:精確頻率調整,滿足嚴格標準
墊片的主要作用是精確的頻率微調。HC-49/U 晶體的頻率對其負載電容的變化高度敏感。添加絕緣墊片會增加石英晶片與金屬基座之間的距離,從而降低等效并聯電容。對于基模晶體,這會導致其諧振頻率略微增加(反之亦然)。通過選擇不同厚度的墊片,可以實現 ppm 級的精細校準。
這對于高速通信和高精度音頻應用至關重要。
例如:
這些應用中的頻率精度要求遠遠超過普通電路,因此墊片安裝成為制造過程中必不可少的最終調整步驟。
核心功能2:機械保護,增強可靠性
HC-49/U 晶體的內部石英晶片非常脆弱。墊片通常由硅膠或橡膠等彈性材料制成,起到減震器的作用。它可以抑制外部振動和機械沖擊,防止脆弱的晶片在應力作用下破裂。此外,墊片還能在晶片和導電金屬外殼之間保持安全距離,防止在組裝或運輸過程中因外殼變形而導致的潛在短路。這顯著提高了組件的長期可靠性,這對于工業或汽車應用中使用的晶體至關重要。
核心功能3:環境密封,確保長期穩定性
高質量的墊片也有助于穩定晶體的內部環境。氣密性極佳的墊片有助于維持晶體封裝的氣密性,保護內部的惰性氣體(例如氮氣)。這可以有效阻止濕氣和污染物進入,這對于減緩晶體的老化過程和確保長期頻率穩定性至關重要。
常用頻率及應用場景
根據我們的生產經驗,以下 HC-49/U 晶體頻率經常需要調整墊片以獲得最佳性能:
| 頻率(MHz) | 常見應用領域 | 準確度要求 |
| 24.576兆赫 | 高端音頻設備(音頻接口、混音器) | 非常高 |
| 25.000兆赫 | 千兆以太網、光纖通道、服務器 | 非常高 |
| 3.6864兆赫 | 異步串行通信(UART) | 高的 |
| 4.194304MHz | 實時時鐘(RTC) | 高的 |
| 3.072兆赫 | 通訊設備 | 高的 |
| 24.000兆赫 | 視頻處理、顯卡 | 高的 |
| 12.000兆赫 | 嵌入式系統、網絡設備 | 中高 |
| 16.000兆赫 | 微處理器時鐘 | 中高 |
| 10.000MHz | 通用微處理器時鐘 | 中等的 |
| 6.400MHz | 工業控制系統 | 中等的 |
總而言之,在 HC-49/U 晶體上添加墊片是一種高效的解決方案,它結合了頻率微調、機械保護和環境密封。如果您在使用 24.576MHz 或 25.000MHz 晶體等關鍵組件時面臨頻率偏差問題,這種簡單的硬件修改可能是完美的解決方案。
