特征
典型的12.7×4.7×4.2毫米玻璃密封SMD晶體
符合ROHS的鉛鉛免費焊接
AT-49的表面安裝版。
密封的金屬包裝高可靠性。
對應于自動安裝和回流焊接。
AEC-Q200符合條件
類型 :
AH2模型 :
HC-49SMD包裝尺寸 :
12.7*4.7*4.2mm頻率 :
7.072M~100.000MSMD石英水晶HC-49SMD
49SMD晶體是一種表面上的晶體諧振器，一種石英晶體諧振器。它通過利用石英晶體的壓電效應來起作用，也就是說，當將電場應用于石英晶體的兩個表面時，晶體的形狀將稍微變化，從而產生機械振動。這種機械振動的頻率非常穩定，可以轉換為準確的時鐘信號。它使用表面安裝技術（SMD）。與傳統的插入式水晶諧振器相比，它的尺寸較小，更適合自動生產。它可以在有限的電路板空間中實現高密度安裝。頻率偏差通常在±10ppm-±30ppm之間，高精度產品可以達到±10ppm。它具有高精度頻率穩定性，低功耗，抗電磁干擾，小尺寸和高密度包裝以及高可靠性的特征。
1。電氣規格
| 不。 | 物品 | SYMB | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | ||||
| 1 | 名義頻率 | F0 | 3.072 | 100 | MHz | ||
| 2 | 振動模式 | 基本的 △第三個泛音 △第五次夸 | |||||
| 3 | 頻率公差 | △f/f0 | ±10 | ±30 | ±50 | ppm | 在25歲℃±3℃ |
| 4 | 工作溫度范圍 | TOPR | -20?70 -40?85 | ℃ | |||
| 5 | 頻率穩定性 | TC | ±30 | ±50 | ppm | ||
| 6 | 存儲溫度 | TSTG | -40 | - | 85 | ℃ | |
| 7 | 負載電容 | CL | 6?指定 | pF | |||
| 8 | 等效串聯電阻 | ESR | 滲漏1 | Ω | |||
| 9 | 驅動器水平 | DL | - | 100 | μW | ||
| 10 | 絕緣抗性 | IR | 500 | - | - | MΩ | 在100VDC |
| 11 | 分流電容 | Co | 7 | pF | |||
| 12 | 每年老化 | Fa | -5 | - | 5 | ppm | 第一個是的 |
| 13 | 軟件包類型 | 12.7*4.7*4.2 | |||||

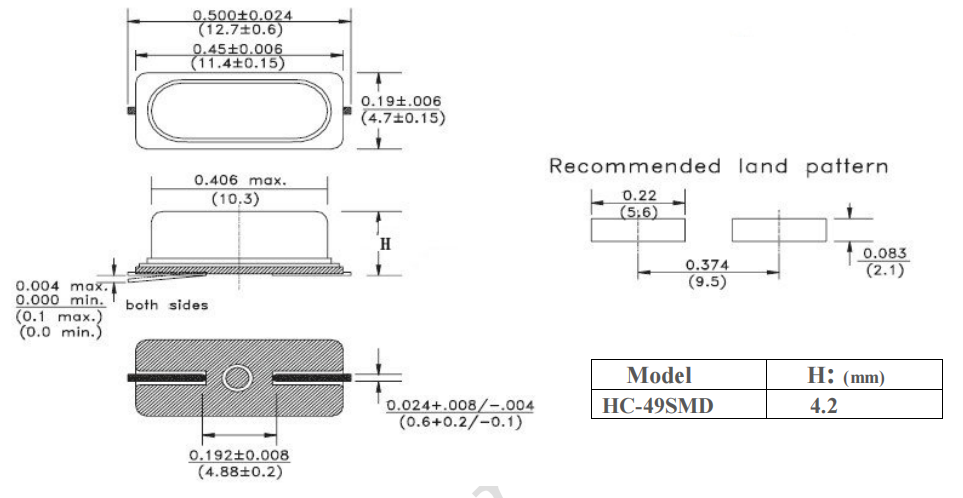

2。尺寸sion（單位：mm）
HC-49SMD晶體是一種高性能晶體振蕩器，旨在多種應用，可確保準確的時機和可靠性。這些晶體具有廣泛的頻率范圍和出色的老化特征，使其非常適合互聯網設備，商業單元，通信系統和軍事設備。他們的環保設計符合現代可持續性標準。
HC-49SMD晶體在廣泛的電子應用中提供可靠的性能。作為值得信賴的石英水晶設備制造商，我們確保所有產品都符合最高質量標準。
