特征
溫度補償?shù)木w振蕩器PTC5032
低壓操作
低相位噪聲
單包結構
預防水分包裝是不必要的
水分靈敏度水平：1級（IPC/ JEDC J-STD-033）
陶瓷接縫密封SMD包裝中的TCXO -HCMOS/ LVCMOS輸出
申請
手機（W-CDMA，CDMA2000，TD-SCDMA，GSM，GPRS，移動W-PHS）
類型 :
AT5模型 :
PTC5032包裝尺寸 :
5.0*3.2*1.35mm頻率 :
9.600M~52.000M溫度補償?shù)木w振蕩器（TCXO5032）PTC5032
該產品是5.0x 3.2mm尺寸的溫度補償晶體振蕩器（TCXO），適用于向微控制器，處理器和數字系統提供穩定的時鐘信號。它的主要功能包括低壓操作，低相位噪聲和單個包裝結構。振蕩器適用于具有高頻穩定性，低功耗和良好溫度補償性能的手機，無線通信，GPS等的應用。該產品采用HCMOS/LVCMOS輸出并符合ROHS并達到標準。
1。電氣規格
| 不。 | 物品 | 電氣規范 | 評論 | |||
| 最小。 | 類型 | 最大限度。 | 單位 | |||
| 1 | 名義頻率 | 9.6?52.000 | MHz | |||
| 2 | 名義頻率公差 | -2.0 | - | +2.0 | ppm | 頻率為25℃ ，回流后1小時 |
| 3 | 溫度穩定性 | -0.5 | - | +0.5 | ppm | 參考25時的頻率℃ . |
| 4 | 存儲溫度范圍 | -20 | - | +70 | ℃ | 測量頻率穩定性的工作溫度范圍 |
| 5 | 擾動的頻率 | -0.3 | - | +0.3 | ppm/ ℃ | 每2次讀數的最少1頻℃ ，超過-40℃ 到+85℃ |
| 6 | 電源電壓穩定性 | -0.3 | - | +0.3 | ppm/ ℃ | 電源電壓在25時變化±5％ ℃ |
| 7 | 負載靈敏度 | -0.2 | - | +0.2 | ppm | ±10％的負載變化 |
| 8 | 老化 | -1.0 | - | +1.0 | ppm | 第一年25歲 ℃ |
| 9 | 電源電壓 | 1.8 | - | 3.3 | v | |
| 10 | 當前的消費 | - | - | 2.0 | mA | 在最大電源電壓下 |
| 11 | 輸出波形 | 剪裁正弦波 | DC耦合剪裁正弦波 | |||
| 12 | 輸出電壓水平 | 0.8 | - | 2 | VP-P | |
| 13 | 輸出負載 | 10KOHM // 10pf | ||||
| 14 | 啟動時間 | - | - | 2 | ms | |
| 15 | 引腳1，三態功能 | 引腳1 = H或打開。 引腳3處的輸出活動 引腳1 = l。 引腳3處高阻抗 | ||||
| 16 | 軟件包類型 | 5.0*3.2*1.35 | ||||

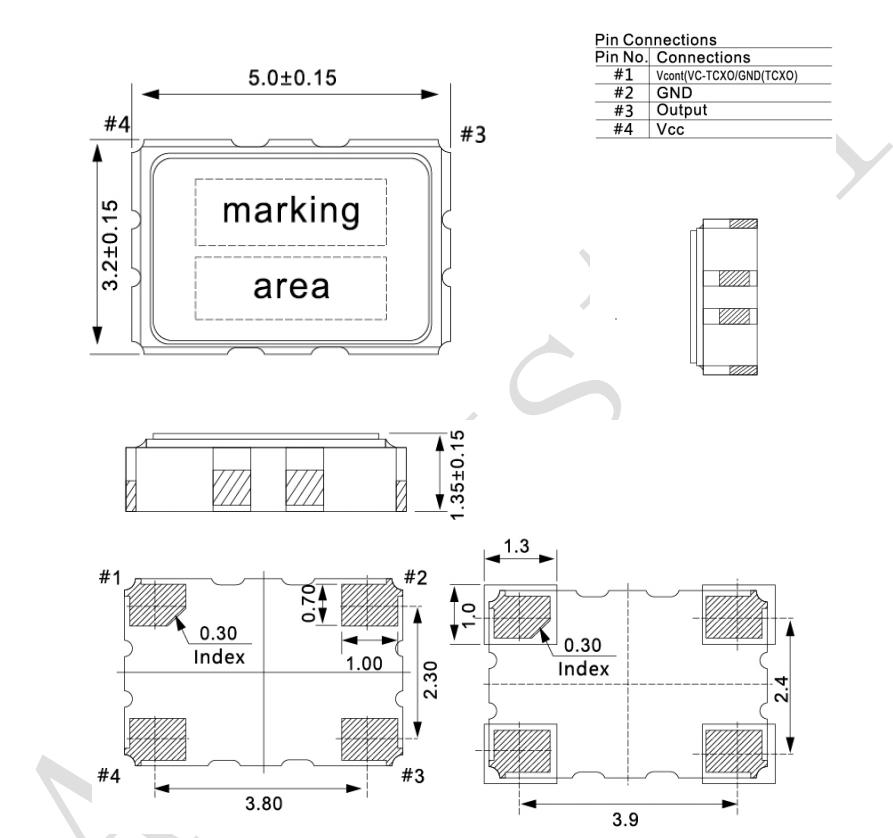

2。尺寸sion（單位：mm）
