恒溫晶體振蕩器（OCXO）POC2522
浙江安晶科技推出POC3627系列SMD OCXO晶振，頻率范圍為5.0MHz至120.000MHz，具有卓越的頻率穩定性（±0.05ppb/天）和超低老化率（±10ppb/年）。該系列采用CMOS輸出，相位噪聲低至-160dBc/Hz@100kHz，是儀器基準、數據通信和GPS系統等高精度計時應用的理想選擇。工作溫度范圍為-10°C至+70°C，并支持壓控頻率調節（±0.25ppm）。其緊湊尺寸為36.3×27.4×18.8mm，符合MIL-STD環境可靠性標準，確保了其強大的性能。此外，還提供定制選項，以滿足嚴格的工業要求。
1.電氣規格
| 不。 | 物品 | 電氣規格 | 評論 | |||||
| 分鐘。 | 類型 | 最大限度。 | 單位 | |||||
| 輸出（PIN =“RF輸出”） | ||||||||
| 1 | 標稱頻率 | 10.000 | 100.000 | 兆赫 | ||||
| 2 | 初始精度 | -0.1 | +0.1 | 百萬分率 | @ +25 ±1°C，通電60分鐘后，Vco=+5V | |||
| 3 | 波形 | 正弦波 | ||||||
| 4 | 等級 | +8 | +10 | +12 | 分貝毫瓦 | |||
| 5 | 加載 | 50 | Ω | |||||
| 6 | 諧波 | -30 | 分貝 | |||||
| 7 | 雜散 | -100 | 分貝 | |||||
| 頻率穩定性 | ||||||||
| 8 | 周圍的 | ±5 | ±100 | 十億分之一 | 參考溫度為25°C | |||
| 9 | 老化 | 日常的 | -0.5 | +0.5 | 十億分之一 | 連續運行30天后。 | ||
| 每年 | -50 | +50 | 十億分之一 | |||||
| 10年 | -0.3 | +0.3 | 百萬分率 | |||||
| 10 | 電壓 | -0.1 | +0.1 | 十億分之一 | ±5%的變化 | |||
| 11 | 短期 | 0.002 | 十億分之一 | τ=1 秒的根艾倫方差 | ||||
| 12 | 加載 | -1 | +1 | 十億分之一 | ±5%的變化 | |||
| 13 | 熱身 | -50 | +50 | 十億分之一 | 在 +25 ±1°C 下 5 分鐘內， 參考1小時 | |||
| 14 | 相位噪聲 | 選項 A | 選項 B | 選項C | 參考表1：訂購信息 | |||
| @1Hz | -105 | -110 | -115 | 分貝/赫茲 | ||||
| @10Hz | -135 | -140 | -142 | 分貝/赫茲 | ||||
| @100Hz | -155 | -155 | -155 | 分貝/赫茲 | ||||
| @1KHz | -165 | -165 | -165 | 分貝/赫茲 | ||||
| @10KHz | -170 | -170 | -170 | 分貝/赫茲 | ||||
| @100KHz | -170 | -170 | -170 | 分貝/赫茲 | ||||
| @1MHz | -170 | -170 | -170 | 分貝/赫茲 | ||||
| 電頻率調整（PIN =“VCO輸入”） | ||||||||
| 15 | 調諧范圍 | ±0.4 | 百萬分率 | 參考標稱中心電壓下的頻率 | ||||
| 16 | 控制電壓 | +0.5 | +9.5 | V | ||||
| 17 | 坡 | 積極的 | ||||||
| 18 | 中心電壓 | +5.0 | V | |||||
| 19 | 線性 | -10 | 10 | % | ||||
| * 足以將振蕩器調整至標稱頻率，使用10年。部分型號的調諧范圍為±0.7ppm。 | ||||||||
| 輸入電源（PIN = “+VDC”） | ||||||||
| 20 | 電壓 | +11.4 | +12 | +12.6 | V | |||
| 21 | 當前的 | 穩定狀態 | 2.0 | W | @ +25°C，工作-20°C ~ +70°C | |||
| 2.3 | @ +25°C，工作-40°C ~ +85°C | |||||||
| 22 | 熱身期間 | 400 | mA | @ +25°C，工作-20°C ~ +70°C | ||||
| 500 | @ +25°C，工作-40°C ~ +85°C | |||||||
| 參考電壓（引腳 = “參考電壓”） | ||||||||
| 23 | 電壓 | +9.25 | +9.5 | +9.75 | V | |||
| 24 | 源電阻 | 100 | Ω | |||||
| 25 | 負載阻抗 | 10 | KΩ | |||||
| 環境的 | ||||||||
| 26 | 工作溫度 | -45 | +90 | ℃ | ||||
| 27 | 儲存溫度 | -50 | +95 | ℃ | ||||
| 28 | 濕度 | MIL-STD-202，方法 103 測試條件 A | 95% RH @ +40°C，無凝結，240 小時 | |||||
| 29 | 振動（非工作狀態） | MIL-STD-202，方法 201 | 0.06” 總峰峰值，10 至 55 Hz | |||||
| 30 | 沖擊（非工作狀態） | MIL-STD-202，方法 213，測試條件 J | 30g，11ms，半正弦 | |||||
| 31 | 封裝類型 | 25.4*22.1*13.2 | ||||||
| 筆記 1：輸出在此溫度范圍內保持穩定。在-40~85℃溫度范圍之外工作時，可能無法滿足本規范的其他要求。℃. 注 2：測試條件：VDC = +12 V；VCO = +5 V；+25 ± 3°C，除非另有說明。 | ||||||||

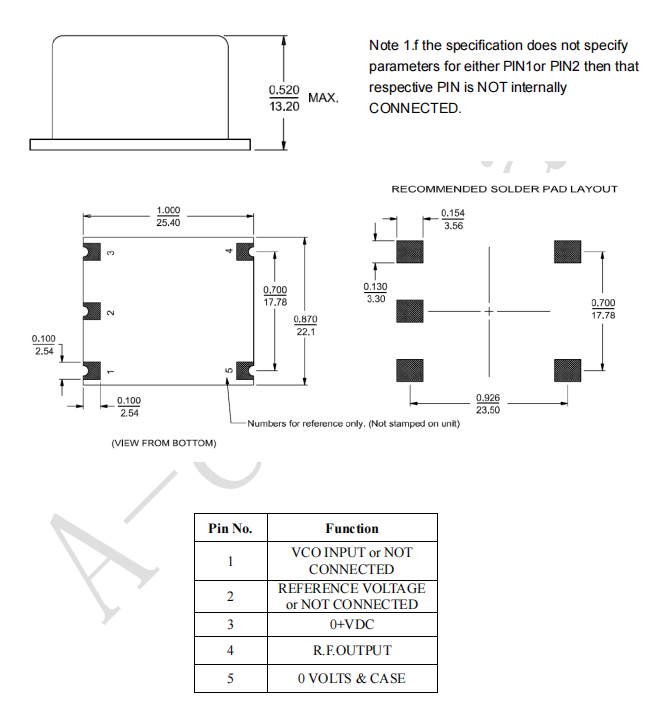

2. Dimension（單位：mm）
